国产福利一区二区三区在线观看,少妇连续高潮抽搐,宝宝好涨水快流出来免费视频,18以下岁禁止1000部免费

近日，珠寶國(guó)檢集團(tuán)（NGTC）蘇州實(shí)驗(yàn)室收到一件“和田玉子料”樣品（圖1），肉眼觀察該樣品主體為白色，帶糖色，黑褐色部分表面可見(jiàn)圓形凹坑且手感粗糙。

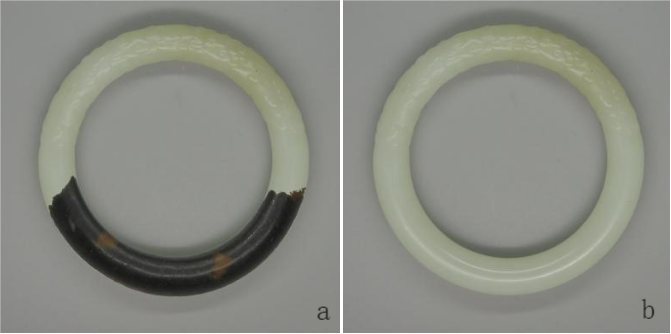

圖1 樣品正反面照片

通過(guò)光學(xué)顯微鏡觀察發(fā)現(xiàn)，樣品白色部位的礦物集合體呈纖維交織結(jié)構(gòu)，結(jié)構(gòu)致密。樣品黑褐色部分由若干種混合物質(zhì)組成，不同物質(zhì)之間界限明顯，表面可見(jiàn)圓形凹坑（圖2a）；樣品黑褐色部分的表層可被小刀刻劃脫落（圖2b），呈斑塊狀分布的礦物碎塊硬度較高，小刀無(wú)法劃動(dòng)（圖2c）。

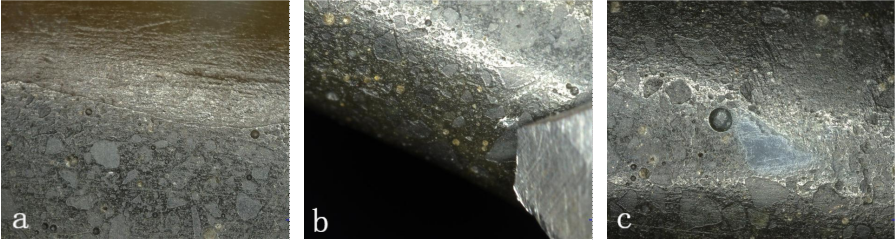

圖2 樣品黑褐色部分表面的顯微圖像

在紫外熒光燈下觀察，發(fā)現(xiàn)該樣品白色部分無(wú)熒光，黑褐色部分在長(zhǎng)波紫外光照射下呈現(xiàn)強(qiáng)藍(lán)白色熒光（圖3a），在短波紫外光照射下呈現(xiàn)弱藍(lán)白色熒光（圖3b），部分斑塊狀分布的顆粒狀物質(zhì)無(wú)熒光。

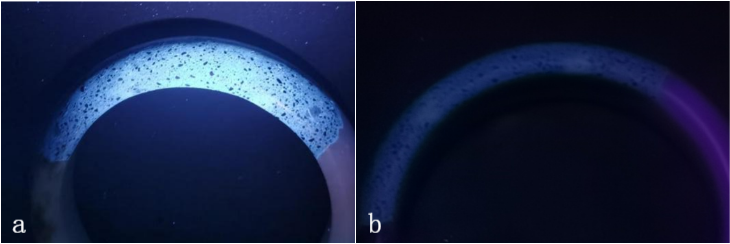

圖3 樣品在紫外熒光燈下的熒光反應(yīng)

經(jīng)紅外光譜測(cè)試發(fā)現(xiàn)，該樣品白色部分的主要礦物成分為透閃石（圖4）；樣品黑褐色部分可見(jiàn)透閃石與有機(jī)物的混合特征吸收峰（圖5a），局部可見(jiàn)石英與有機(jī)物的混合特征吸收峰（圖5b）。

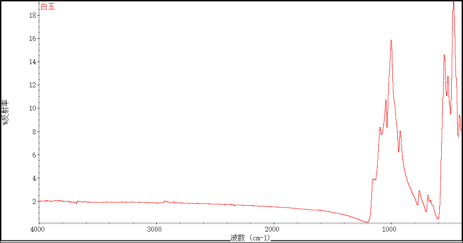

圖4白色部分礦物成分為透閃石

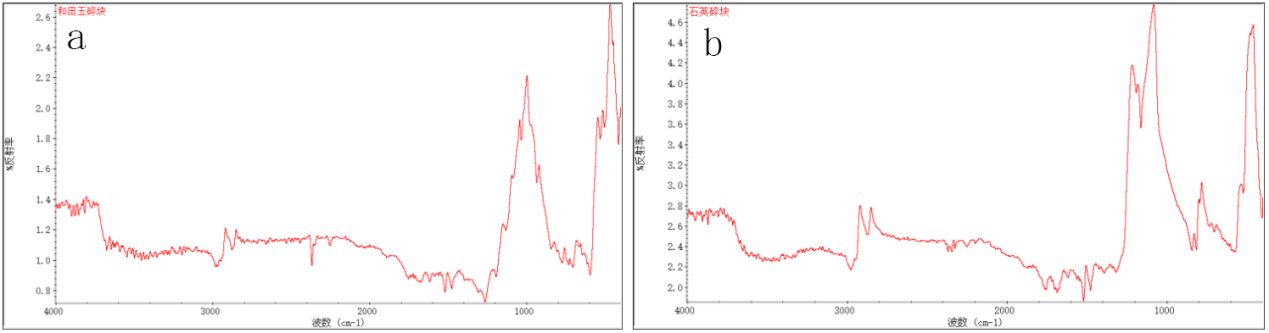

圖5 樣品黑褐色部分的紅外光譜圖

經(jīng)靜水稱重法測(cè)量，該樣品的密度為2.86 g/cm3。國(guó)標(biāo)GB/T16553-2017《珠寶玉石 鑒定》中和田玉的密度為2.95(+0.15,-0.05）g/cm3。

綜合分析可知，該樣品白色部位為和田玉，黑褐色部位為礦物碎屑與人工樹(shù)脂的混合物。造假者將礦物碎屑與人工樹(shù)脂的混合物充填在和田玉原材料的凹坑等缺陷中，經(jīng)加工打磨，呈現(xiàn)出完整的手鐲外觀。樣品黑褐色部位具有一定的粗糙度，其表面圓形凹坑似和田玉子料的“毛孔”，對(duì)于一般和田玉子料消費(fèi)者具有一定的迷惑性。

依據(jù)國(guó)標(biāo)GB/T 16552-2017《珠寶玉石 名稱》和GB/T 16553-2017《珠寶玉石 鑒定》，該樣品應(yīng)定名為和田玉（處理），備注充填處理。

和田玉子料作假手段層出不窮，為避免消費(fèi)者的利益受損，建議廣大消費(fèi)者在購(gòu)買和田玉子料時(shí)盡可能的索要權(quán)威珠寶質(zhì)檢機(jī)構(gòu)出具的檢測(cè)證書(shū)，以保障大家的合法權(quán)益。

珠寶國(guó)檢集團(tuán)蘇州實(shí)驗(yàn)室

地址：江蘇省蘇州市姑蘇區(qū)南石皮弄5號(hào)4樓

業(yè)務(wù)咨詢電話：0512-67704001

撰稿人：侯潔茹、張勇

供稿單位：珠寶國(guó)檢集團(tuán)蘇州實(shí)驗(yàn)室
